石材景观图纸细节处理——铺装篇

 二维码










1、铺装图纸规范


  • 包含铺装图涵盖的信息，标注标准，符号注释等内容

  • 注意要有场地标高（地形和墙体、水景等）







2、设计方案与后期图纸的统一


  • 检查后期CAD图纸，是否可按方案落实，尤其是重点区域或风格比较明显的项目

  • 铺装图案的可实施性，石材统一性等 材料（色彩）尽量简洁，单一；在规格和面材上做变化石材研习社(IDstone5A)

  • 图示能清楚表达石材分割尺寸








3、铺装图的放线控制点

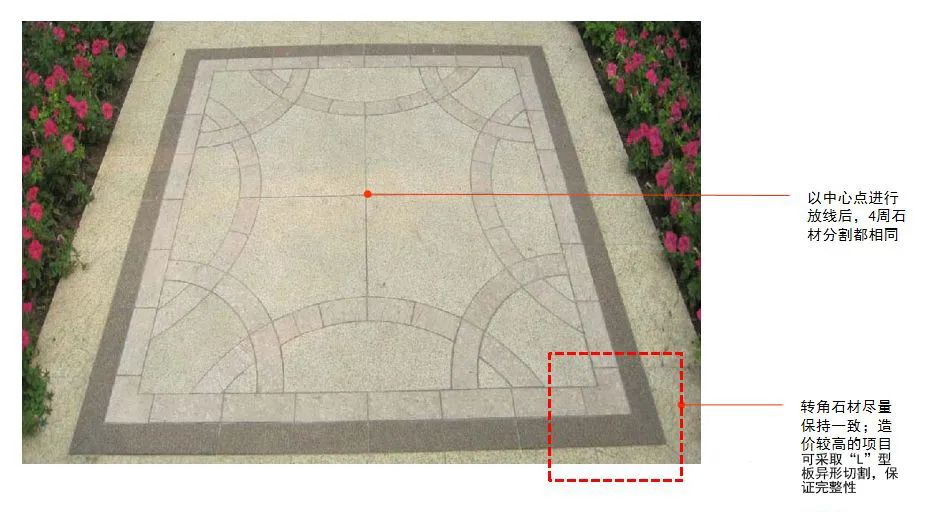

  • 有效控制放线点，做到四周的石材对称分割







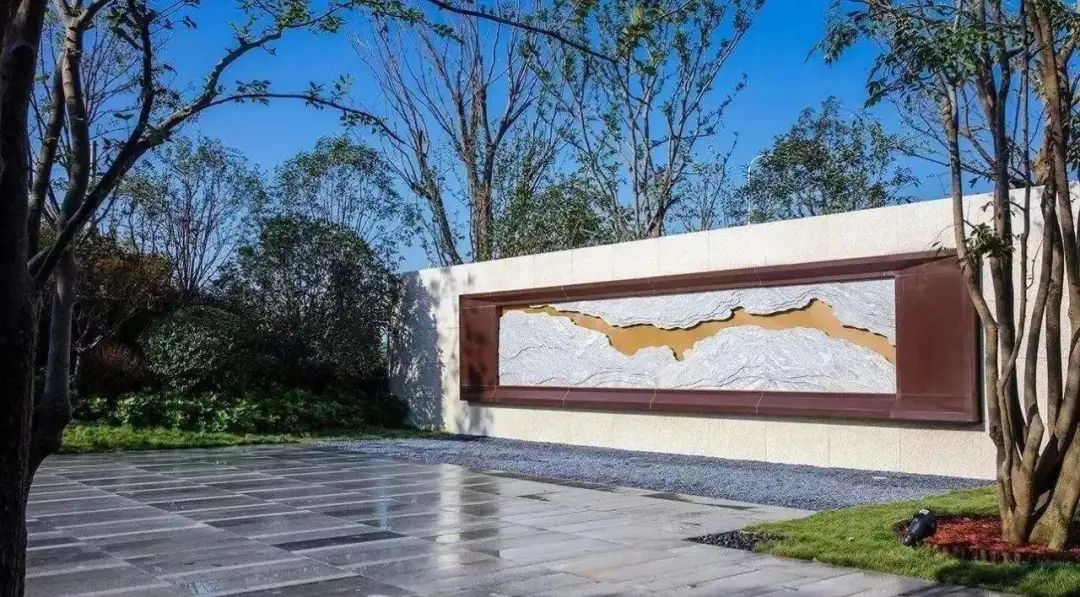

4、铺装图的石材规格控制

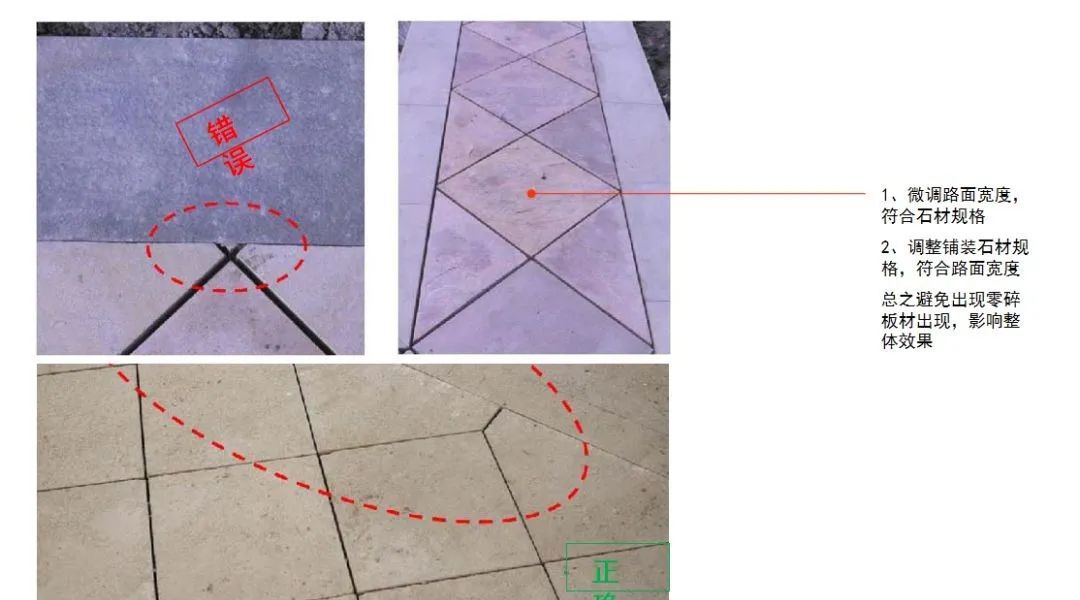

  • 适当调整场地尺寸，石材取整，体现较好的效果

  • 规则场地，大面积铺装石材规格尽量统一，在局部允许出现小板，小于1/3可以理 解为小板），过小板材应与邻近板材合成大板







5、铺装图的石材铺装样式


  • 弧形道路，铺装应采用“人”型铺砌，非采用“一”“工”等型

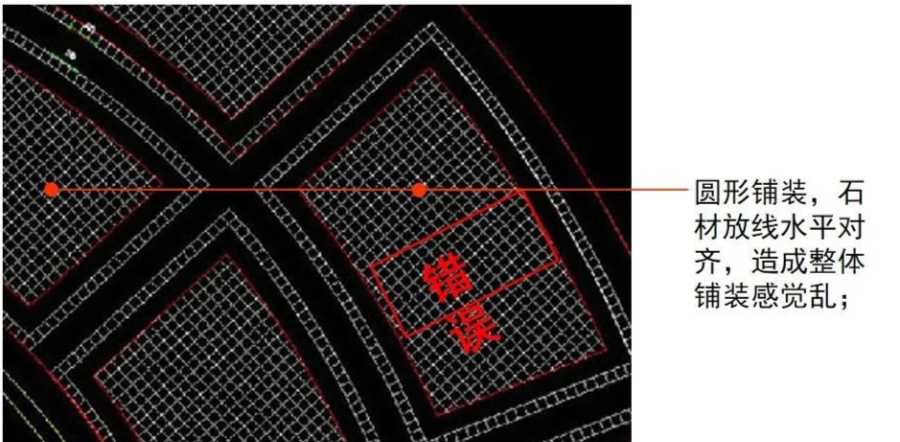

  • 扇形（圆形）图案内，内外材料和规格尽量统一，不建议采用方形石材铺砌。






6、铺装图的石材转角处理

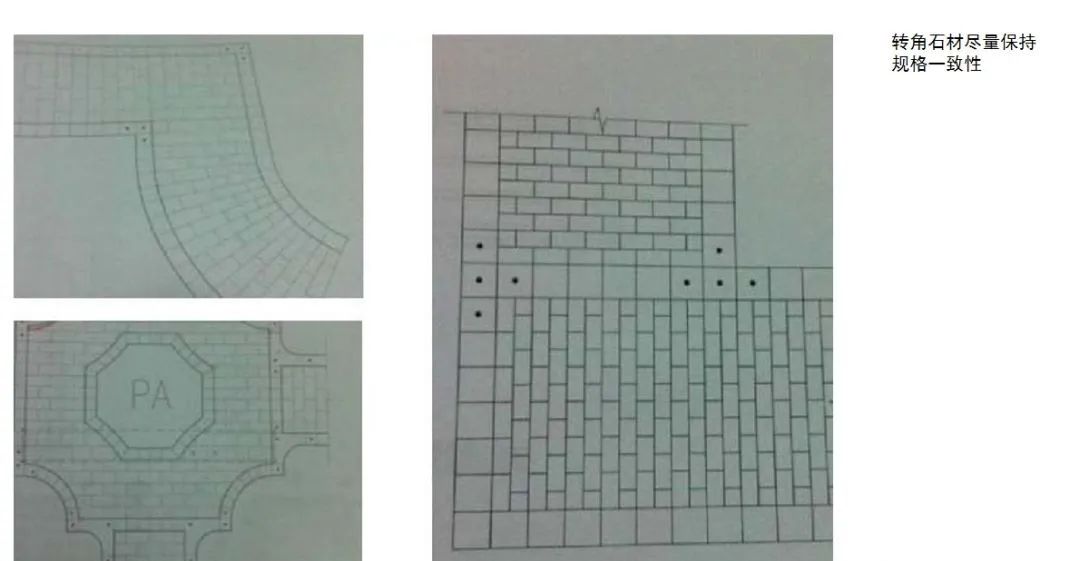

  • 转角石材规格应与周边石材规格统一

  • 建筑阴阳角转角，应有针对性的切割石材

  • 特殊转角，可以非采用标准尺寸收边石材，保证效果。







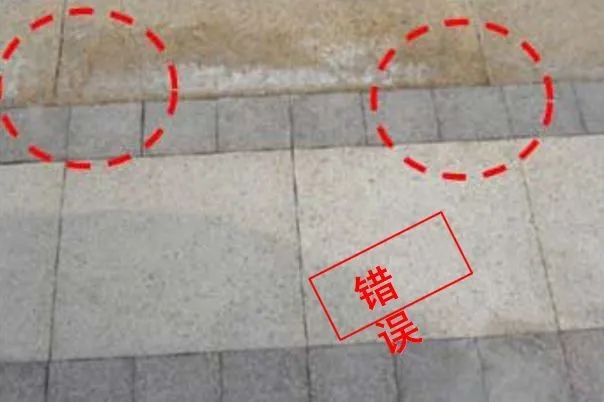

7、铺装图的石材对缝


  • 同规格石材铺装，应注意四周的石材缝隙对齐

  • 场地铺装，至于内外石材对缝

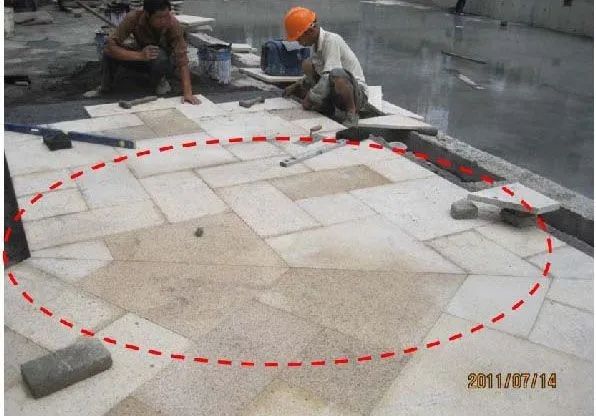

  • 碎拼铺装，注意缝宽及避免出现四块顶角相碰；相邻两块石材在同一水平线上

  • 组合铺装模块注意， 三种以上的板材铺装应掌握两个原则：不能有三块板材以上的通缝；不能有“十” 字缝 四种规格板材铺装效果较好，板材规格不宜超过600，大型广场除外。






8、铺装图的铺装面上的井盖处理（案例）

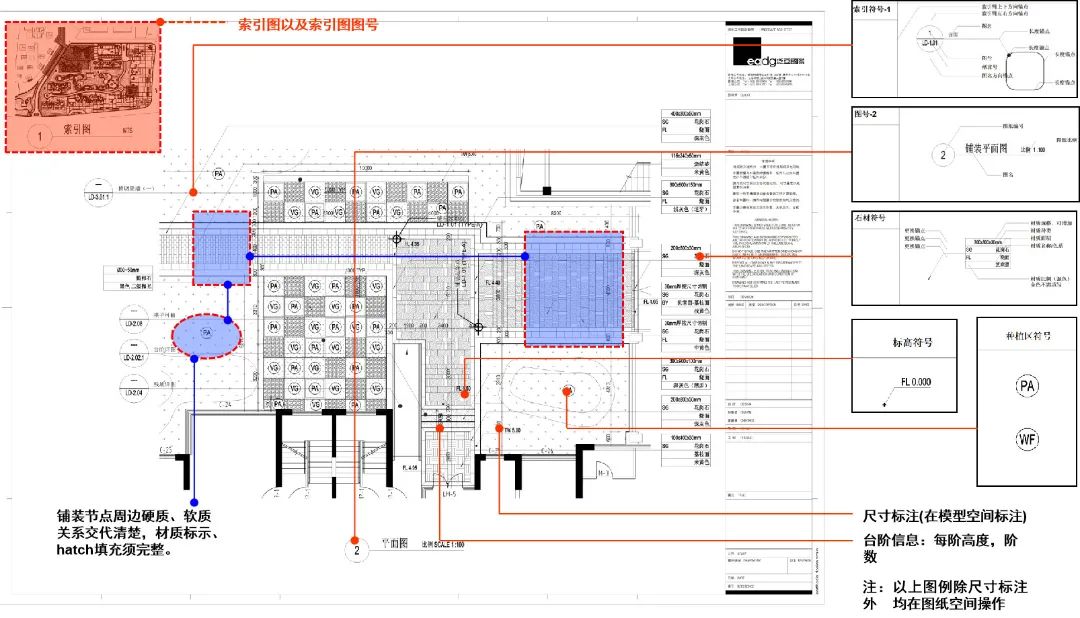

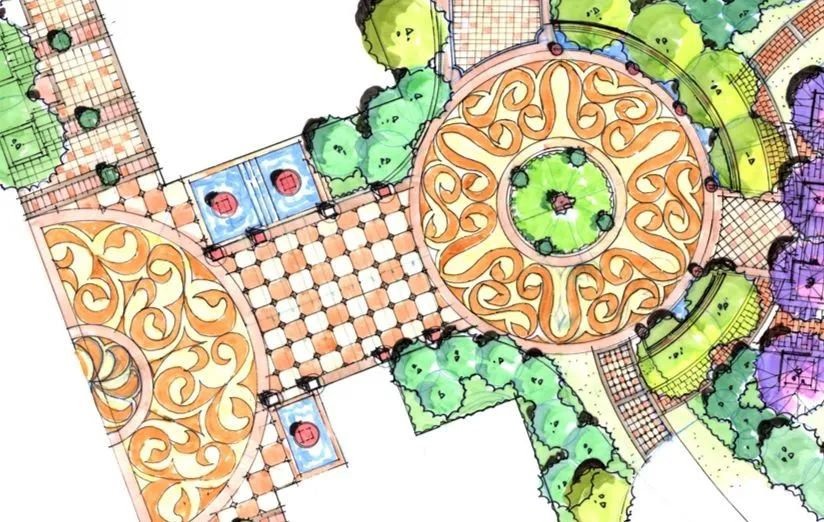

1、铺装图规范 一张完整的铺装图都包含了那些信息？

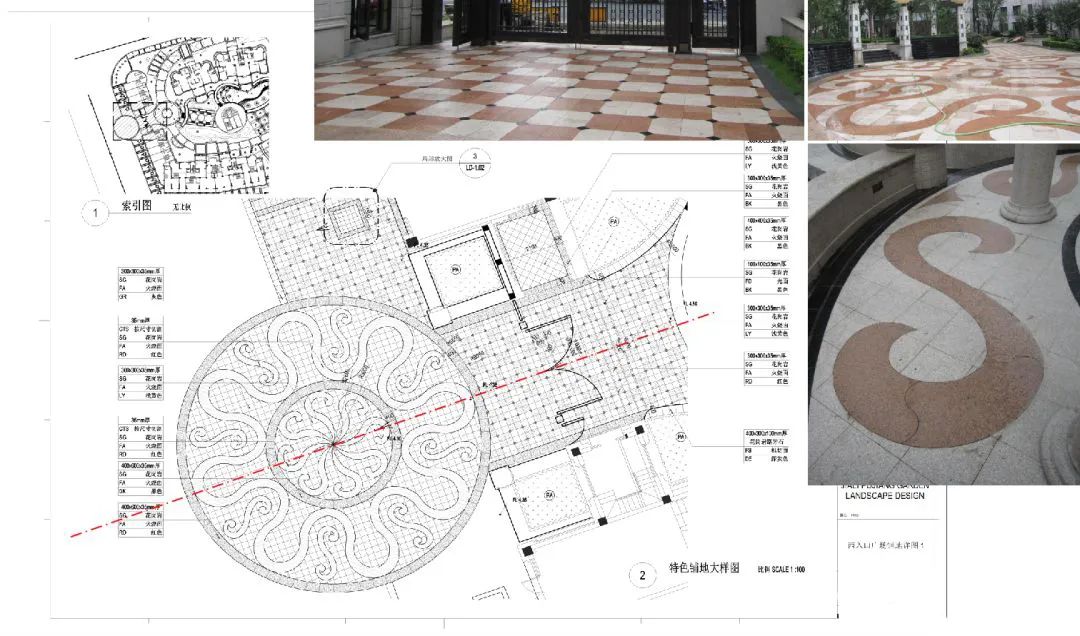

2、CAD图与方案的呼应




3、控制铺装起始点




4、石材分割的艺术 ——控制路面及石材规格

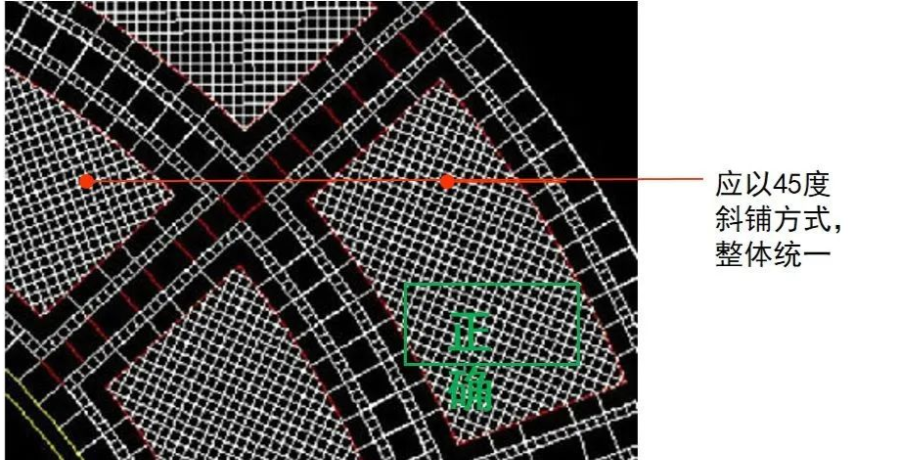

▼石材分割的艺术——斜铺

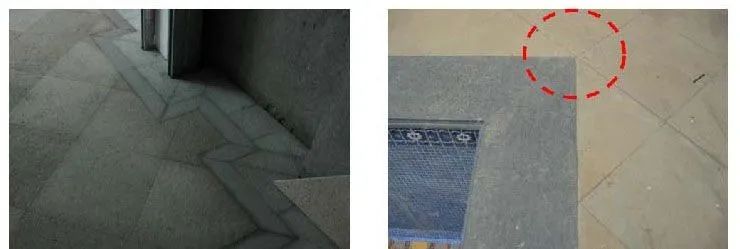

▼石材分割的艺术 —转角处理



▼石材分割的艺术—转角处理



  • 不规则特殊转角石材可不用规格板，尽量用整块石材

  • 转角收边石材可适当加大、减小尺寸，与铺装线保持对齐


▼非直角转角石材应按折角线，两个对称处理



▼石材分割的艺术-对缝石材



  • 收边石材应与内侧石材铺装保持缝隙一致

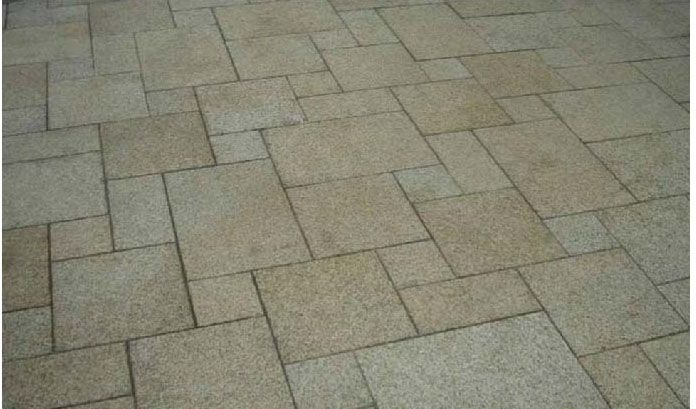

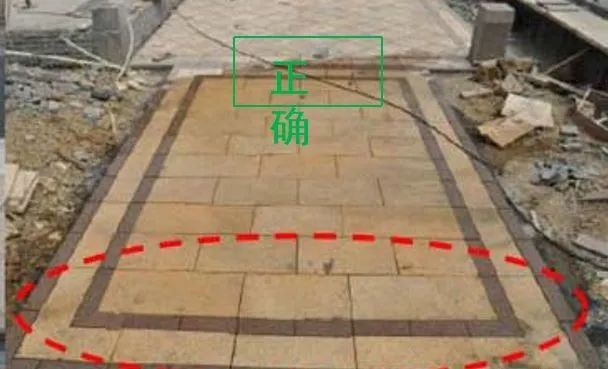

▼石材分割的艺术 ——四型板案例



三种以上的板材铺装应掌握两个原则


  • 不能有三块板材以上的通缝

  • 不能有“十” 字缝

  • 四种规格板材铺装效果较好，板材规格

  • 不宜超过600，大型广场除外

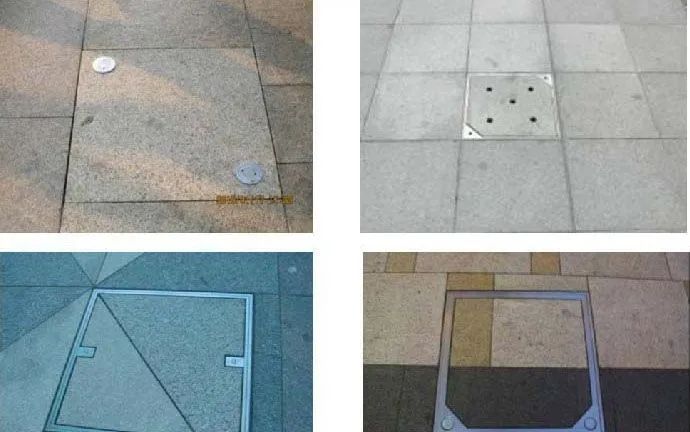

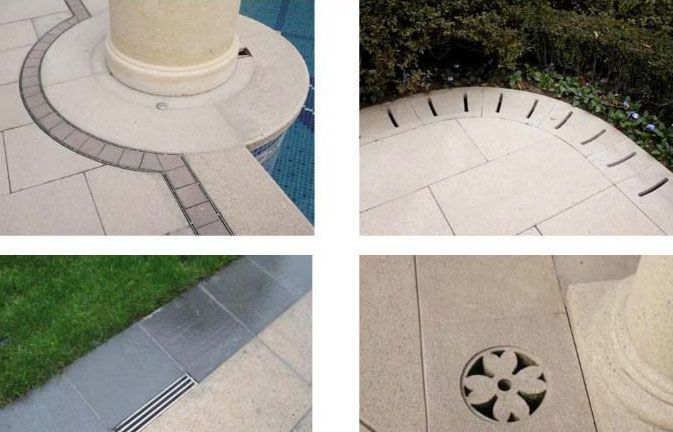

石材分割的艺术 —井盖处理
